深入PCI与PCIe之一:硬件篇

PCI总线和设备树是X86硬件体系内很重要的组成部分,几乎所有的外围硬件都以这样或那样的形式连接到PCI设备树上。虽然Intel为了方便各种IP的接入而提出IOSF总线,但是其主体接口(primary interface)还依然是PCIe形式。我们下面分成两部分介绍PCI和他的继承者PCIe(PCI express):第一部分是历史沿革和硬件架构;第二部分是软件界面和UEFI中的PCI/PCe。

自PC在1981年被IBM发明以来,主板上都有扩展槽用于扩充计算机功能。现在最常见的扩展槽是PCIe插槽,实际上在你看不见的计算机主板芯片内部,各种硬件控制模块大部分也是以PCIe设备的形式挂载到了一颗或者几颗PCI/PCIe设备树上。固件和操作系统正是通过枚举设备树们才能发现绝大多数即插即用(PNP)设备的。那究竟什么是PCI呢?

PCI/PCIe的历史

在我们看PCIe是什么之前,我们应该要了解一下PCIe的祖先们,这样我们才能对PCIe的一些设计有了更深刻的理解,并感叹计算机技术的飞速发展和工程师们的不懈努力。

1. ISA (Industry Standard Architecture)

2. MCA (Micro Channel Architecture)

3. EISA (Extended Industry Standard Architecture)

4. VLB (VESA Local Bus)

5. PCI (Peripheral Component Interconnect)

6. PCI-X (Peripheral Component Interconnect eXtended)

7. AGP (Accelerated Graphics Port)

8. PCI Express (Peripheral Component Interconnect Express)

科技的每一步前进都是为了解决前一代中出现的问题,这里的问题就是速度。作为扩展接口,它主要用于外围设备的连接和扩展,而外围设备吞吐速度的提高,往往会倒推接口速度的提升。第一代ISA插槽出现在第一代IBM PC XT机型上(1981),作为现代PC的盘古之作,8位的ISA提供了4.77MB/s的带宽(或传输率)。到了1984年,IBM就在PC AT上将带宽提高了几乎一倍,16位ISA第二代提供了8MB/s的传输率。但其对传输像图像这种数据来说还是杯水车薪。

IBM自作聪明在PS/2产品线上引入了MCA总线,迫使其他几家PC兼容机厂商联合起来捣鼓出来EISA。因为两者都期待兼容ISA,导致速度没有多大提升。真正的高速总线始于VLB,它绑定自己的频率到了当时486 CPU内部总线频率:33MHz。而到了奔腾时代,内部总线提高到了66MHz,给VLB带来了严重的兼容问题,造成致命一击。

Intel在1992年提出PCI(Peripheral Component Interconnect)总线协议,并召集其它的小伙伴组成了名为 PCI-SIG (PCI Special Interest Group)(PCI 特殊兴趣组J)的企业联盟。从那以后这个组织就负责PCI和其继承者们(PCI-X和PCIe的标准制定和推广。

不得不点赞下这种开放的行为,相对IBM当时的封闭,合作共赢的心态使得PCI标准得以广泛推广和使用。有似天雷勾动地火,统一的标准撩拨起了外围设备制造商的创新,从那以后各种各样的PCI设备应运而生,丰富了PC的整个生态环境。

PCI总线标准初试啼声就提供了133MB/s的带宽(33MHz时钟,每时钟传送32bit)。这对当时一般的台式机已经是超高速了,但对于服务器或者视频来说还是不够。于是AGP被发明出来专门连接北桥与显卡,而为服务器则提出PCI-X来连接高速设备。

2004年,Intel再一次带领小伙伴革了PCI的命。PCI express(PCIe,注意官方写法是这样,而不是PCIE或者PCI-E)诞生了,其后又经历了两代,现在是第三代(gen3,3.0),gen4有望在2017年公布,而gen5已经开始起草中。

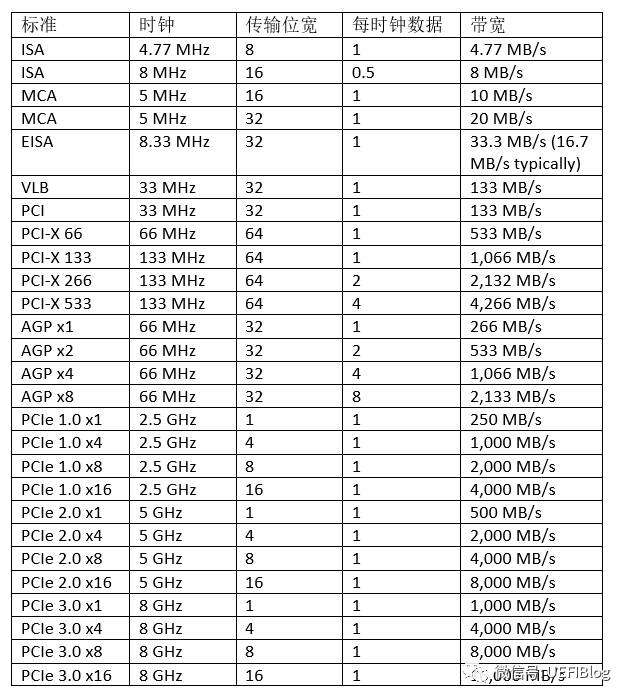

下面这个大表列出所有的速度比较。其中一些x8,x16的概念后面细节部分有介绍。

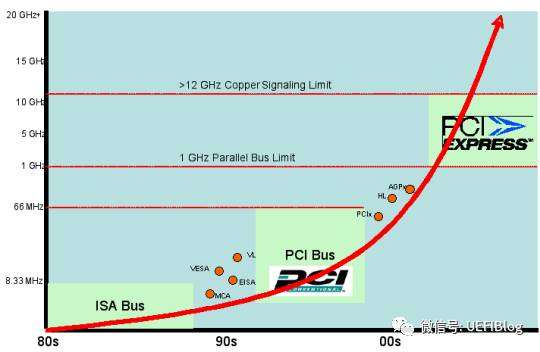

从下面的主频变化图中,大家可能注意到更新速度越来越快。

PCI和PCIe架构

1。PCI架构

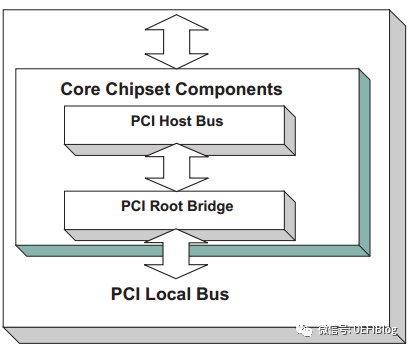

一个典型的桌面系统PCI架构如下图:

如图,桌面系统一般只有一个Host Bridge用于隔离处理器系统的存储器域与PCI总线域,并完成处理器与PCI设备间的数据交换。每个Host Bridge单独管理独立的总线空间,包括PCI Bus, PCI I/O, PCI Memory, and PCI
Prefetchable Memory Space。桌面系统也一般只有一个Root Bridge,每个Root Bridge管理一个Local Bus空间,它下面挂载了一颗PCI总线树,在同一颗PCI总线树上的所有PCI设备属于同一个PCI总线域。一颗典型的PCI总线树如图:

从图中我们可以看出 PCI 总线主要被分成三部分:

1. PCI 设备。符合 PCI 总线标准的设备就被称为 PCI 设备,PCI 总线架构中可以包含多个 PCI 设备。图中的 Audio、LAN 都是一个 PCI 设备。PCI 设备同时也分为主设备和目标设备两种,主设备是一次访问操作的发起者,而目标设备则是被访问者。

2. PCI 总线。PCI 总线在系统中可以有多条,类似于树状结构进行扩展,每条 PCI 总线都可以连接多个 PCI 设备/桥。上图中有两条 PCI 总线。

3. PCI 桥。当一条 PCI 总线的承载量不够时,可以用新的 PCI 总线进行扩展,而 PCI 桥则是连接 PCI 总线之间的纽带。

服务器的情况要复杂一点,举个例子,如Intel志强第三代四路服务器,共四颗CPU,每个CPU都被划分了共享但区隔的Bus, PCI I/O, PCI Memory范围,其构成可以表示成如下图:

可以看出,只有一个Host Bridge,但有四个Root Bridge,管理了四颗单独的PCI树,树之间共享Bus等等PCI空间。

在某些时候,当服务器连接入大量的PCI bridge或者PCIe设备后,Bus数目很快就入不敷出了,这时就需要引入Segment的概念,扩展PCI Bus的数目。如下例:

如图,我们就有了两个Segment,每个Segment有自己的bus空间,这样我们就有了512个Bus数可以分配,但其他PCI空间因为只有一个Host Bridge所以是共享的。会不会有更复杂的情况呢? 在某些大型服务器上,会有多个Host bridge的情况出现,这里我们就不展开了。

PCI标准有什么特点吗?

1. 它是个并行总线。在一个时钟周期内32个bit(后扩展到64)同时被传输。引脚定义如下:

地址和数据在一个时钟周期内按照协议,分别一次被传输。

2. PCI空间与处理器空间隔离。PCI设备具有独立的地址空间,即PCI总线地址空间,该空间与存储器地址空间通过Host bridge隔离。处理器需要通过Host bridge才能访问PCI设备,而PCI设备需要通过Host bridge才能主存储器。在Host bridge中含有许多缓冲,这些缓冲使得处理器总线与PCI总线工作在各自的时钟频率中,彼此互不干扰。Host bridge的存在也使得PCI设备和处理器可以方便地共享主存储器资源。处理器访问PCI设备时,必须通过Host bridge进行地址转换;而PCI设备访问主存储器时,也需要通过Host bridge进行地址转换。

深入理解PCI空间与处理器空间的不同是理解和使用PCI的基础。

3.扩展性强。PCI总线具有很强的扩展性。在PCI总线中,Root Bridge可以直接连出一条PCI总线,这条总线也是该Root bridge所管理的第一条PCI总线,该总线还可以通过PCI桥扩展出一系列PCI总线,并以Root bridge为根节点,形成1颗PCI总线树。在同一条PCI总线上的设备间可以直接通信,并不会影响其他PCI总线上设备间的数据通信。隶属于同一颗PCI总线树上的PCI设备,也可以直接通信,但是需要通过PCI桥进行数据转发。

2。PCIe架构

PCI后期越来越不能适应高速发展的数据传输需求,PCI-X和AGP走了两条略有不同的路径,PCI-x不断提高时钟频率,而AGP通过在一个时钟周期内传输多次数据来提速。随着频率的提高,PCI并行传输遇到了干扰的问题:高速传输的时候,并行的连线直接干扰异常严重,而且随着频率的提高,干扰(EMI)越来越不可跨越。

乱入一个话题,经常有朋友问我为什么现在越来越多的通讯协议改成串行了,SATA/SAS,PCIe,USB,QPI等等,经典理论不是并行快吗?一次传输多个bit不是效率更高吗?从PCI到PCIe的历程我们可以一窥原因。

PCIe和PCI最大的改变是由并行改为串行,通过使用差分信号传输(differential transmission),如图

相同内容通过一正一反镜像传输,干扰可以很快被发现和纠正,从而可以将传输频率大幅提升。加上PCI原来基本是半双工的(地址/数据线太多,不得不复用线路),而串行可以全双工。综合下来,如果如果我们从频率提高下来得到的收益大于一次传输多个bit的收益,这个选择就是合理的。我们做个简单的计算:

PCI传输: 33MHz x 4B = 133MB/s

PCIe 1.0 x1: 2.5GHz x 1b = 250MB/s (知道为什么不是2500M / 8=312.5MB吗?)

速度快了一倍!我们还得到了另外的好处,例如布线简单,线路可以加长(甚至变成线缆连出机箱!),多个lane还可以整合成为更高带宽的线路等等。

PCIe还在很多方面和PCI有很大不同:

1. PCI是总线结构,而PCIe是点对点结构。一个典型的PCIe系统框图如下:

一个典型的结构是一个root port和一个endpoint直接组成一个点对点连接对,而Switch可以同时连接几个endpoint。一个root port和一个endpoint对就需要一个单独的PCI bus。而PCI是在同一个总线上的设备共享同一个bus number。过去主板上的PCI插槽都公用一个PCI bus,而现在的PCIe插槽却连在芯片组不同的root port上。

2. PCIe的连线是由不同的lane来连接的,这些lane可以合在一起提供更高的带宽。譬如两个1lane可以合成2lane的连接,写作x2。两个x2可以变成x4,最大直到x16,往往给带宽需求最大的显卡使用。

3. PCI配置空间从256B扩展为4k,同时提供了PCIe memory map访问方式,我们在软件部分会详细介绍。

4.PCIe提供了很多特殊功能,如Complete Timeout(CTO),MaxPayload等等几十个特性,而且还在随着PCIe版本的进化不断增加中,对电源管理也提出了单独的State(L0/L0s/L1等等)。这些请参见PCIe 3.0 spec,本文不再详述。

5. 其他VC的内容,和固件理解无关,本文不再提及。INT到MSI的部分会在将来介绍PC中断系统时详细讲解。

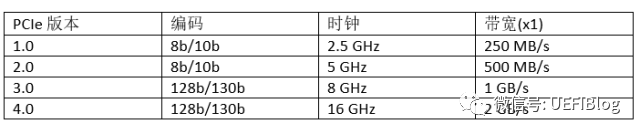

PCIe 1.0和2.0采用了8b/10b编码方式,这意味着每个字节(8b)都用10bit传输,这就是为什么2.5GHz和5GHz时钟,每时钟1b数据,结果不是312.5MB/s和625MB/s而是250MB/s和500MB/s。PCIe 3.0和4.0采用128b/130b编码,减小了浪费(overhead),所以才能在8GHz时钟下带宽达到1000MB/s(而不是800MB/s)。即将于今年发布的PCIe 4.0还会将频率提高一倍,达到16GHz,带宽达到2GB/s每Lane。

后记

对于一般用户来说,PCIe对用户可见的部分就是主板上大大小小的PCIe插槽了,有时还和PCI插槽混在一起,造成了一定的混乱,其实也很好区分:

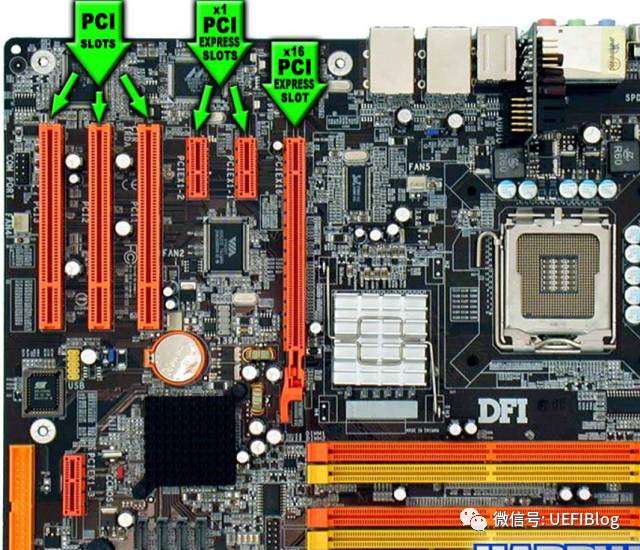

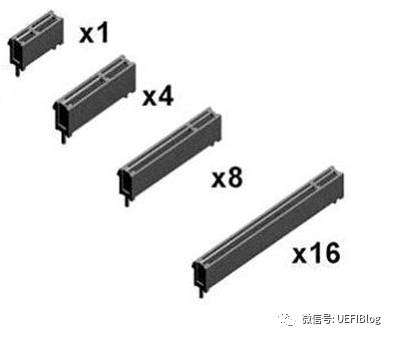

如图,PCI插槽都是等长的,防呆口位置靠上,大部分都是纯白色。PCIe插槽大大小小,最小的x1,最大的x16,防呆口靠下。各种PCIe插槽大小如下:

常见问题

Q:我主板上没有x1的插槽,我x1的串口卡能不能插在x4的插槽里。

A: 可以,完全没有问题。除了有点浪费外,串口卡也将已x1的方式工作。

Q:我主板上只有一个x16的插槽,被我的显卡占据了。我还有个x16的RAID卡可以插在x8的插槽内吗?

A: 你也许会惊讶,但我的答案同样是:可以!你的RAID卡将以x8的方式工作。实际上来说,你可以将任何PCIe卡插入任何PCIe插槽中! PCIe在链接training的时候会动态调整出双方都可以接受的宽度。最后还有个小问题,你根本插不进去!呵呵,有些主板厂商会把PCIe插槽尾部开口,方便这种行为,不过很多情况下没有。这时怎么办?你懂的。。。。

Q: 我的显卡是PCIe 3.0的,主板是PCIe2.0的,能工作吗?

A: 可以,会以2.0工作。反之,亦然。

Q: 我把x16的显卡插在主板上最长的x16插槽中,可是benchmark下来却说跑在x8下,怎么回事?!

A: 主板插槽x16不见得就连在支持x16的root port上,最好详细看看主板说明书,有些主板实际上是x8。有个主板原理图就更方便了。

Q: 我新买的SSD是Mini PCIe的,Mini PCIe是什么鬼?

A: Mini PCIe接口常见于笔记本中,为54pin的插槽。多用于连接wifi网卡和SSD,注意不要和mSATA弄混了,两者完全可以互插,但大多数情况下不能混用(除了少数主板做了特殊处理),主板设计中的防呆设计到哪里去了!请仔细阅读主板说明书。另外也要小心不要和m.2(NGFF)搞混了,好在卡槽大小不一样。
