BIOS开发笔记 22 – eSPI 总线深度解析

一、从LPC到eSPI的演进

在 LPC 时代，芯片组与 EC/BMC/SIO 之间存在大量边带信号（Sideband Pins）—— 复位、睡眠、中断、GPIO 等。这些信号带来显著的引脚成本。

eSPI 的设计目标之一，就是将这些边带信号转化为 带内消息（in-band messages）。 Virtual Wire（虚拟线） 通道由此诞生：它在物理上复用 eSPI 的数据线，在逻辑上却像一根根独立的"导线"传递信号状态。

二、硬件架构

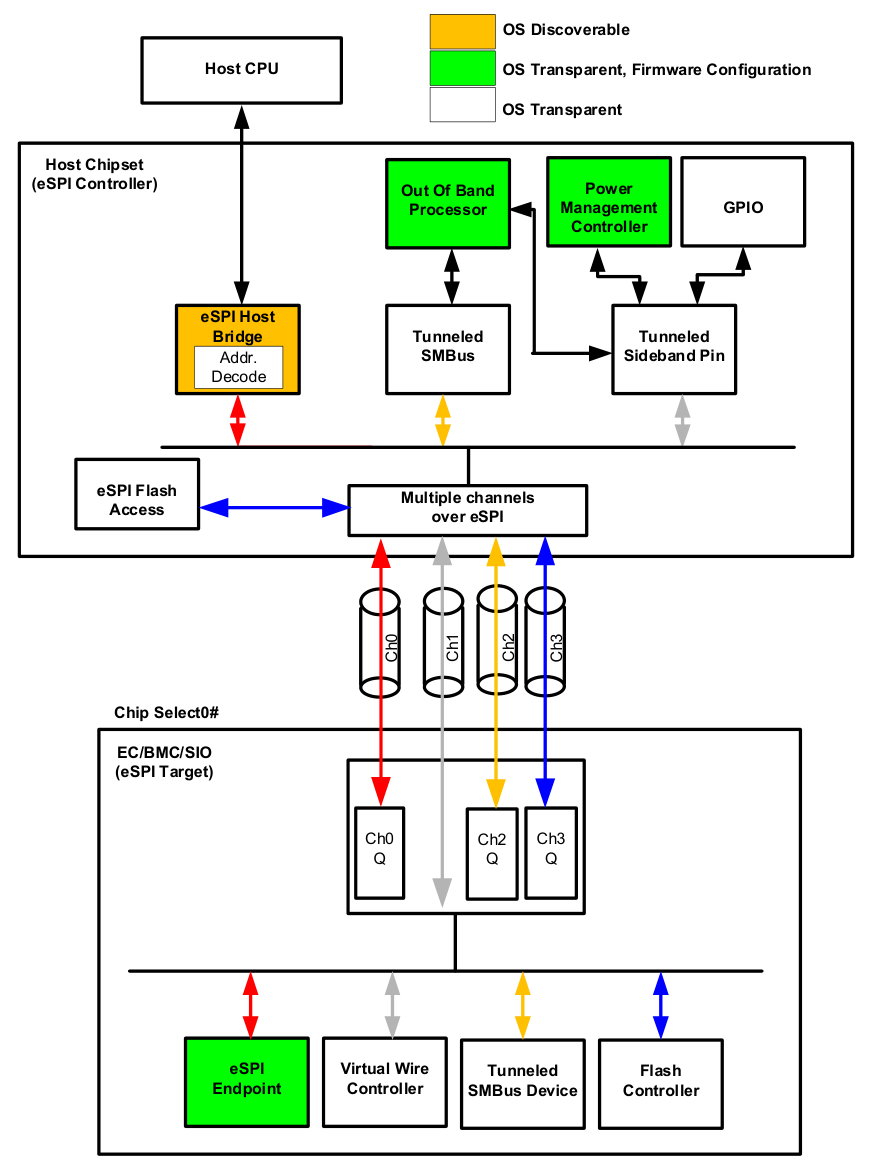

2.1 架构图

2.2 eSPI引脚定义

eSPI复用SPI的I/O缓冲器，电气规范与SPI相同。

2.3 四通道架构

eSPI定义了4个独立通道：

四个通道是逻辑通道 (Logical Channels)，而不是物理隔离的线路。不管激活了几个通道，它们在主板上走的都是同一组物理引脚（即 CS#、CLK、IO[3:0]、ALERT# 和 RESET#）。

eSPI 的本质是一个基于数据包的时分复用 (Time-Division Multiplexing, TDM) 总线。不同通道的数据包像高速公路上的不同车辆一样，排队交错通过同一组 IO 数据线。

三、通讯方式

主从的控制与区分通道的核心机制可以拆解为三个阶段：初始化使能、主端下行寻址 和 从端上行仲裁。

3.1. 初始化阶段：单独开启/关闭通道

Host (PCH) 会通过 eSPI 的带内管理命令读写 Target (EC) 的内部配置寄存器来使能通道：

• • 查询能力：PCH 发送 GET_CONFIGURATION 命令，分别读取偏移地址 0x10 (外设)、0x11 (虚拟线)、0x12 (OOB)、0x13 (Flash) 的寄存器，查看 EC 支持哪些通道。
• • 单独使能：PCH 发送 SET_CONFIGURATION 命令，将对应通道配置寄存器的 Bit 0 (Channel Enable) 置为 1。

  (注：根据 eSPI 启动规范，通常会优先全速协商并优先使能 Channel 1 虚拟线通道，以便同步底层的电源和复位状态。)

3.2. 消息下发（PCH  EC）：如何精准分发？

虽然物理引脚共享，但 eSPI 协议在 Command Phase 的 Opcode 字段中编码了通道信息。Controller 通过发送不同的 Opcode 来“选择”当前事务要访问的通道。

规范中定义的通道专属 Opcode 如下：

此处特别注意，Host 发起的对 EC 的读写走的便是 Channel 0，使用的是 PUT_IORD_SHORT / PUT_IOWR_SHORT / PUT_MEMRD32_SHORT / PUT_MEMWR32_SHORT 这几个命令。

3.3. 消息上行（EC  PCH）：如何请求特定通道的服务？

eSPI 是主从架构，EC 作为 Target 不能主动占用数据线发起长包传输。如果 EC 突发事件需要上报（例如触发了特定通道的数据），需要通过带外告警 + 状态轮询的机制精确指明通道：

1. 1. 发起请求：EC 拉低物理引脚 ALERT#。
2. 2. 主端轮询：PCH 收到告警后，立即挂起当前低优先级事务，向 EC 发送 GET_STATUS 短命令。
3. 3. 指明通道：EC 返回 2 个字节的 STATUS 寄存器数据。该寄存器中有专门的标志位指明是哪个逻辑通道饿了：

• • Bit 1 (VWIRE_AVAIL)置 1：说明 Ch 1 (虚拟线) 有包要发（如 SMI# 触发）。
• • Bit 2 (OOB_AVAIL)置 1：说明 Ch 2 (OOB) 有包要发。
• • Bit 3 (FLASH_NP_AVAIL)置 1：说明 Ch 3 (Flash) 有非同步请求。

1. 4. 定向拉取：PCH 看到具体的标志位后，发送对应通道的专属读取命令（如看到 VWIRE_AVAIL=1，就发送 GET_VWIRE 命令），此时 EC 才能把真实的业务数据包顺着数据线推回给 PCH。

四、虚拟线

虚拟线是 BIOS / EC 中需要接触到的知识，主要是数据包格式及类型，来一起重点了解一下。

4.1 虚拟线包格式

虚拟线数据包直接嵌入在 eSPI 事务的命令阶段中，使用 PUT_VWIRE（00000100b） 或 GET_VWIRE（00000101b） 操作码。

4.2 虚拟线分类与定义

规范将虚拟线划分为四大类，通过 Virtual Wire Index 寻址。

4.2.1 中断事件（Index 0h - 1h）

用于替代传统 SERIRQ，支持 256 条 IRQ 线（Index 0h 对应 IRQ 0-127，Index 1h 对应 IRQ 128-255）。

还记得这篇《按下一个按键发生了什么？笔记本键盘事件全链路追踪！》文章介绍的键盘中断 IRQ 1 吗？EC 发送键盘字符使用的便是此类型的虚拟线包报给 Host 的。

4.2.1 系统事件（Index 2h - 7h）

这是最常打交道的区域，涵盖平台级电源管理与复位信号。

每组系统事件采用统一的 Valid + Level 位域格式：

Index 2h - 7h 详细映射：

4.2.1 GPIO 扩展（Index 80h - FFh）

eSPI Controller 可将 Target 侧的物理 GPIO 引脚虚拟化为自己的 I/O。

注：Index 8 - 7F 为 Reserved 和 Platform specific 部分。

五、一个例子

以 EC 处理笔记本键盘上按下数字键 1 为例，整个数据传输过程横跨了物理硬件、eSPI 协议栈、主机控制器、内核驱动及操作系统应用层。

在这个流程中，最精妙的部分在于 eSPI 虚拟线通道（Ch1，传中断） 与 eSPI 外设通道（Ch0，传 I/O 数据） 的接力协同。
