BIOS开发笔记 17 – UEFI Capsule Update 是如何被触发的？

 UEFI Capsule Update 机制介绍

1. 什么是 Capsule Update？

UEFI Capsule Update 是 UEFI 规范定义的一种标准机制，允许操作系统（OS）向固件传递数据块（称为 "Capsule"或胶囊）。最常见的用途是固件更新，它可以是一个 UEFI 固件，也可以是触摸板固件。

它解决了传统固件更新需要运行特定工具的痛点，使得固件更新可以像驱动更新一样在 OS 中无缝完成。

2. 核心流程

整个过程跨越了 OS 运行期和固件启动期（重启后）。

第一阶段：OS 发起更新 (Runtime)

1. 准备胶囊: OS（如 Windows Update）将固件更新包（Capsule）加载到内存中。
2. 调用服务: OS 调用 UEFI Runtime Service UpdateCapsule。
3. 设置标志: UpdateCapsule 函数会检查标志位。如果包含 CAPSULE_FLAGS_PERSIST_ACROSS_RESET（需要在重启后保留），它会将胶囊的内存地址列表（ScatterGatherList）保存到 UEFI 变量 CapsuleUpdateData 中。
4. 重启系统: 如果需要，调用 EfiResetSystem 重启计算机。

第二阶段：固件处理更新 (Pre-Boot)

1. 检测胶囊: 系统重启后，PEI (Pre-EFI Initialization) 阶段会检测内存中是否存在胶囊，或者检查 CapsuleUpdateData 变量。
2. 处理胶囊: DXE (Driver Execution Environment) 阶段会处理这些胶囊。
3. 分发更新:

• 固件根据胶囊中的 ImageTypeId (GUID)，找到对应的 FMP 驱动（例如 BIOS 驱动、EC 驱动）。
• 调用 FMP 协议的 SetImage 函数将新固件写入闪存。

3. Capsule 文件结构

Capsule 文件本质上是一个带有特定文件头的二进制文件。对于现代固件更新，通常使用 FMP Capsule 格式。

其结构层级如下：

A. 通用胶囊头 (EFI_CAPSULE_HEADER)

所有胶囊文件都以这个头开始。定义在 UefiSpec.h 中。

typedef struct {
  EFI_GUID    CapsuleGuid;      // 胶囊类型 GUID (FMP 胶囊通常使用 gEfiFmpCapsuleGuid)
  UINT32      HeaderSize;       // 头大小
  UINT32      Flags;            // 标志位 (如 PERSIST_ACROSS_RESET, POPULATE_SYSTEM_TABLE)
  UINT32      CapsuleImageSize; // 整个胶囊文件的大小
} EFI_CAPSULE_HEADER;

B. FMP 胶囊头 (EFI_FIRMWARE_MANAGEMENT_CAPSULE_HEADER)

如果 CapsuleGuid 是 gEfiFmpCapsuleGuid，则紧随其后的是 FMP 头。定义在 Guid/FmpCapsule.h 中。

typedef struct {
  UINT32    Version;             // 版本 (通常为 1)
  UINT16    EmbeddedDriverCount; // 嵌入驱动数量 (通常为 0)
  UINT16    PayloadItemCount;    // 负载项目数量 (通常为 1)
  // UINT64 ItemOffsetList[];    // 偏移量列表，指向具体的 Image Header
} EFI_FIRMWARE_MANAGEMENT_CAPSULE_HEADER;

C. 镜像头 (EFI_FIRMWARE_MANAGEMENT_CAPSULE_IMAGE_HEADER)

根据偏移量列表找到的具体镜像头。

typedef struct {
  UINT32      Version;                // 版本
  EFI_GUID    UpdateImageTypeId;      // 目标固件的 GUID (重要！用于匹配 ESRT 中的 FwClass)
  UINT8       UpdateImageIndex;       // 索引
  UINT8       reserved_bytes[3];
  UINT32      UpdateImageSize;        // 固件二进制大小
  UINT32      UpdateVendorCodeSize;   // 厂商代码大小
  UINT64      UpdateHardwareInstance; // 硬件实例 ID
} EFI_FIRMWARE_MANAGEMENT_CAPSULE_IMAGE_HEADER;

D. 固件负载 (Payload)

最后是实际的固件二进制数据（如 .bin 或 .rom 文件内容）。

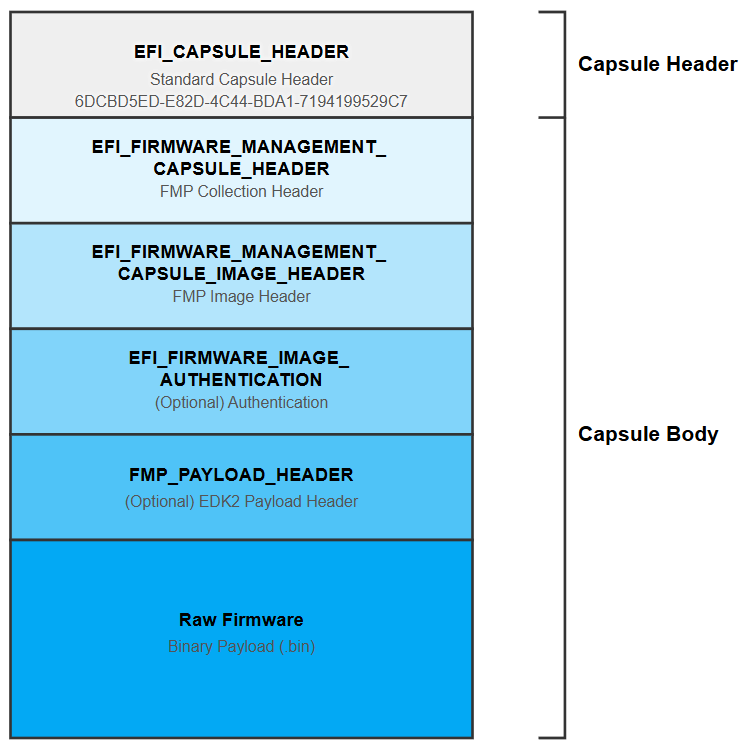

E. 结构示意图

4. Capsule on Disk (文件传输方式)

除了通过内存传递胶囊 (UpdateCapsule)，UEFI 还支持通过文件系统传递胶囊，称为 Capsule on Disk。这种方式常用于不支持 Runtime UpdateCapsule 的系统，或者作为一种更简单的更新手段。

核心机制

关键变量与标志

要启用 Capsule on Disk，OS 需要操作以下 UEFI 变量：

• 变量名: OsIndications
• GUID: gEfiGlobalVariableGuid (Standard Global Variable)
• 设置值: 需要设置第 2 位 (Bit 2)。

// UefiSpec.h
#define EFI_OS_INDICATIONS_FILE_CAPSULE_DELIVERY_SUPPORTED  0x0000000000000004

操作步骤:

1. OS 读取 OsIndicationsSupported 变量，检查 Bit 2 是否为 1 (确认 BIOS 支持此功能)。
2. OS 读取当前的 OsIndications 变量。
3. OS 将 EFI_OS_INDICATIONS_FILE_CAPSULE_DELIVERY_SUPPORTED (0x04) OR 到当前值中。
4. OS 调用 SetVariable 写回 OsIndications。
5. OS 将胶囊文件放入 EFIUpdateCapsule。
6. OS 重启系统 (EfiResetWarm 或 EfiResetCold)。

 手动触发 UEFI Capsule Update

手动触发 Capsule Update，首先要将固件打包成符合 Capsule 标准的文件，即为它加上上述的 Header。EDK2 的代码中，有提供相关的脚本工具，可以用于 Capsule 文件的生成。工具是一个 Python 脚本，位于：
edk2BaseToolsSourcePythonCapsuleGenerateCapsule.py

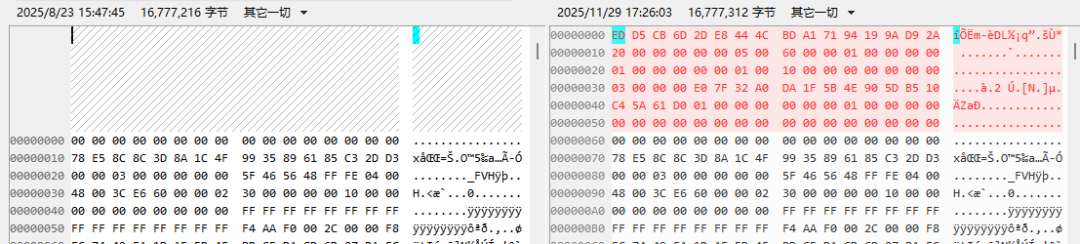

此脚本是一个通用的 Capsule 文件生成工具，它可以生成 E. 结构示意图中的结构文件。值得注意的是，它会强制加入 FMP Payload Header，像有些 BIOS （如 AMI BIOS）不会校验该区域，会导致数据解析出错，以至无法进行 Capsule update。可以通过修改如下代码去除该 Header：

FmpPayloadHeader.FwVersion = SinglePayloadDescriptor.FwVersion
FmpPayloadHeader.LowestSupportedVersion = SinglePayloadDescriptor.LowestSupportedVersion
FmpPayloadHeader.Payload                = SinglePayloadDescriptor.Payload
# 注释此行 Result = FmpPayloadHeader.Encode ()

打开命令行窗口，执行：

cd BaseToolsSourcePythonCapsule
set PYTHONPATH=x:edk2BaseToolsSourcePython
python.exe GenerateCapsule.py -e BIOS.rom --guid a0327fe0-1fda-4e5b-905d-b510c45a61d0 -o BIOS.cap --fw-version 1 --lsv 1

--fw-version 1 --lsv 1 是属于fmp payload header 的，根据实际情况填写，如果是去掉了，则可随意。--capflag 参数也可以加上，更新完会自动重启，如果是 In-Memory 的还要加上 Persist 参数，以标记重启保留 Capsule 区域内存。注意 Guid 是 ESRT GUID。执行成功后，Capsule 文件便生成了。

Windows 下触发

Windows 下只能使用 On-Disk 的方式，In-Memory 使用调用 UEFI 的 UpdateCapsule 运行时服务，需要特别权限，所以只能使用 On-Disk。可以自己使用 DISKGENIUS 磁盘工具，将 Capsule 文件放至 ESP 分区的 EFIUpdateCapsule 目录，再利用 PowerShell 命令设置 UEFI Variable：

Install-Module -Name UEFIv2 -Scope CurrentUser
Import-Module UEFIv2
Set-UEFIVariable -VariableName OsIndications -Namespace "{8BE4DF61-93CA-11D2-AA0D-00E098032B8C}" -Value 0x04

EFI Shell 下触发

EFI Shell 下比较简单，因为 EDK2 的代码中，实现一个 Capsule App，直接用它触发更新，工具需要自己编译代码生成 EFI 文件。EDK2 CapsuleApp 路径：
edk2MdeModulePkgApplicationCapsuleApp

Capsule App 实现了 In-Memory 和 On-Disk 的方式：

CapsuleApp.efi BIOS.cap # In-Memory
CapsuleApp.efi BIOS.cap -OD # On-Disk

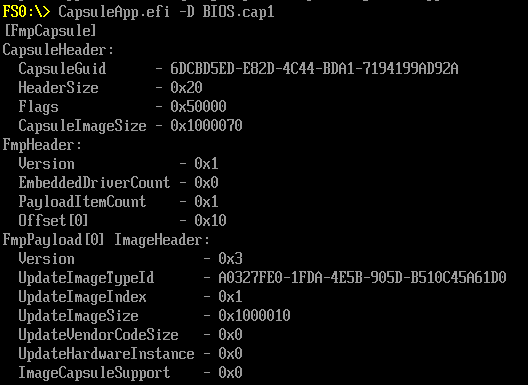

可以查看当前 Cap 文件的 Header 信息：

CapsuleApp.efi -D BIOS.cap
