UEFI Training – UEFI SEC 阶段详细解析

SEC（Security）阶段是 UEFI 启动过程中的首要阶段，肩负着建立系统信任链和初始化核心硬件（如处理器配置及临时内存建立）的重任。本文将深入剖析EDK II 中SEC阶段的实现机制，从其入口点开始，详细阐述其关键任务，包括处理器和临时内存的初始化、PEI核心的定位、验证与加载，以及最终如何将控制权安全地移交给PEI阶段。

1. 引言

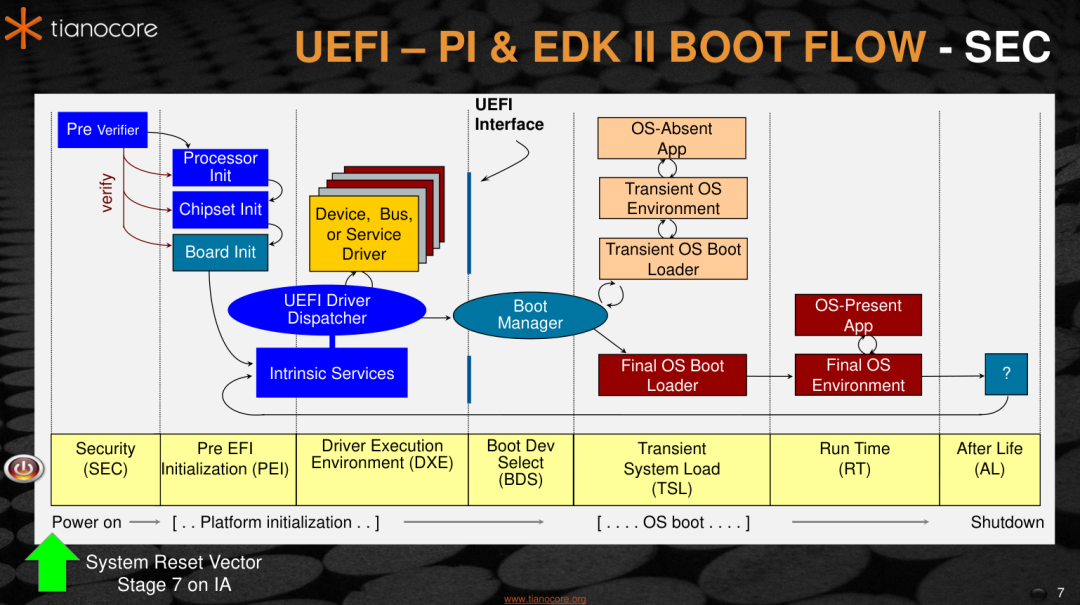

UEFI规范定义了一个清晰的启动流程，该流程被划分为多个逻辑阶段，依次为：SEC (Security)阶段，负责处理最初的系统启动事件并建立信任根；PEI (Pre-EFI Initialization)阶段，执行早期的平台和内存初始化；DXE (Driver Execution Environment)阶段，加载并执行驱动，提供核心EFI服务；BDS (Boot Device Select)阶段，实现启动设备的选择逻辑；以及RT (Runtime) 和 AL (After Life)阶段，提供运行时服务和关机处理。

SEC阶段是整个UEFI启动流程的起点，也是构建系统信任链的基石。它的主要职责是在一个最小化的、通常是资源受限的环境中，执行必要的早期硬件初始化，并为下一阶段——PEI阶段的执行准备好环境。由于SEC阶段在系统上电或复位后最先执行，它对系统的安全性和稳定性至关重要。

2. SEC阶段的核心职责

根据UEFI规范，SEC阶段的核心职责可以概括为以下几点：

• 处理系统启动和重启事件： SEC是系统上电或发生各种重启事件（如冷启动、热启动、S3唤醒等）后，处理器执行的第一段代码。
• 建立临时内存（Temporary RAM）： 在主内存（DRAM）完全可用之前，SEC阶段需要建立一个临时的、可用的内存区域。这通常通过将CPU的高速缓存配置为RAM（Cache-as-RAM, CAR）来实现。
• 作为信任链的起点： SEC阶段负责验证下一阶段代码（即PEI核心）的完整性和真实性，从而建立硬件信任根（Hardware Root of Trust）到固件信任根（Firmware Root of Trust）的链条。
• 传递切换信息给PEI阶段： SEC阶段需要收集关键信息，如临时内存的位置和大小、PEI核心的入口点等，并将这些信息传递给PEI核心。

3. EDK II中的SEC

在EDK II中，SEC阶段的实现通常分布在MdeModulePkg/Core/Sec/以及特定平台的包（如EmulatorPkg/Sec/，OvmfPkg/Sec/，ArmVirtPkg/Sec/等）中。

3.1 入口

SEC阶段的执行始于一个平台相关的汇编入口点，通常命名为_ModuleEntryPoint或类似的名称。这个入口点位于固件启动向量（Reset Vector）所指向的位置。

• x86平台： 对于传统的x86平台，处理器在启动时处于16位实模式。_ModuleEntryPoint的首要任务之一是将处理器从实模式切换到32位保护模式或64位长模式，以便执行后续的C代码。这涉及到设置GDT (Global Descriptor Table)、IDT (Interrupt Descriptor Table) 等关键数据结构。例如，在 IntelFsp2WrapperPkgLibrarySecFspWrapperPlatformSecLibSampleIa32SecEntry.nasm 中可以看到此类操作。
• ARM平台： 对于ARM平台，处理器启动时的状态（如异常级别 EL3/EL2/EL1，AArch32/AArch64状态）取决于SoC的设计。入口代码需要进行相应的模式和状态设置。例如，在ArmPlatformPkgSecAArch64ModuleEntryPoint.S中。

此汇编代码还会进行非常早期的CPU初始化，例如使能CPU内部的某些特性，或者根据需要切换执行核心。

3.2 临时栈的建立

在C代码能够可靠执行之前，需要一个有效的栈空间。汇编入口代码会在一个处理器内部资源（如CPU寄存器指向的预定义区域）或者刚刚建立的CAR中设置一个临时的栈。栈指针（如x86的ESP/RSP，ARM的SP）会被初始化指向这个区域。

3.3 Cache-as-RAM (CAR) 初始化

由于主内存（DRAM）此时尚未被内存控制器初始化，SEC阶段无法直接使用DRAM。为了能够执行更复杂的C代码并存储数据，SEC阶段需要一块可用的临时内存。CAR技术通过配置CPU的片上高速缓存（Cache）作为RAM来满足这一需求。

• 配置机制： CAR的配置高度依赖于CPU架构。
• x86平台： 通常通过设置内存类型范围寄存器（MTRRs - Memory Type Range Registers）来实现。特定的缓存区域会被设置为“写回”（Write-Back）或“写通”（Write-Through）模式，并使其在内存地址空间中可见且可缓存为RAM。相关MSRs（Model Specific Registers）的配置是关键。
• ARM平台： 可能涉及到配置内存管理单元（MMU）或特定于SoC的缓存控制器寄存器。
• CAR的生命周期： CAR是临时的。一旦PEI阶段初始化了主内存，并且关键数据从CAR迁移到DRAM后，CAR所占用的缓存会被恢复其正常的缓存功能。

EDK II中，CAR的初始化代码通常是平台相关的，并且可能部分在汇编中，部分在早期的C代码中实现。例如，SecPlatformLib实例会提供相关功能。

3.4 SEC核心逻辑

在汇编代码完成必要的底层设置（如模式切换、临时栈、CAR）后，控制权会转移到SEC阶段的C语言主函数。

Sec Core 函数负责协调SEC阶段的后续任务：

3.5 切换到PEI阶段

当PEI核心被成功定位（和验证）后，SEC阶段的最后一步是将控制权和必要信息传递给PEI核心的入口点。

例如，在 IntelFsp2PkgFspSecCoreSecMain.c 中的SecStartup函数最终会调用PeiCore。

VOIDEFIAPISecStartup (
IN UINT32 SizeOfRam,
IN UINT32 TempRamBase,
IN VOID *BootFirmwareVolume,
IN PEI_CORE_ENTRY PeiCore,
IN UINTN BootLoaderStack,
IN UINT32 ApiIdx  ){
// ...Initialize the PEI Core Data...
//
// Call PeiCore Entry
//
PeiCore (&SecCoreData, mPeiSecPlatformInformationPpi);
}

3.6 IA32 与 X64 汇编

SEC阶段的底层初始化依赖于特定CPU架构的汇编代码，以完成C语言环境就绪前的准备工作。其核心任务是设置处理器模式、建立临时内存(CAR)，并最终将控制权转交PEI核心。

在 IA32 (32位) 架构下，SEC阶段的汇编流程 通常始于16位实模式，它必须显式地通过加载GDT（全局描述符表）和修改控制寄存器（如CR0）来切换到32位保护模式。随后，它调用一个外部模块（如Intel FSP）的TempRamInit API来初始化CAR。在此过程中，IA32架构高度依赖栈来传递参数给TempRamInit以及后续的平台初始化函数和PEI核心入口函数(SecStartup)。所有信息，包括临时内存的地址、BFV基址、PEI核心入口点等，都通过push指令依次压入栈中。

相比之下，在 X64 (64位) 架构下，SEC汇编 通常假设系统已处于64位长模式。其流程的关键区别在于遵循了X64的调用约定（ABI）。这意味着函数参数，无论是传递给TempRamInit还是SecStartup，都优先通过寄存器（如RCX, RDX, R8, R9等）传递，而不是栈。这使得代码在某些方面更为高效。此外，X64汇编必须严格遵守16字节的栈对齐规则，并在调用函数前为被调用者预留“影子空间”(Shadow Space)，这是IA32所没有的强制要求。

总结来说，两种架构在SEC阶段的目标一致，但实现路径因其固有的体系结构差异而有所不同。最关键的对比点包括：

• 处理器模式转换： IA32需要从16位手动转换到32位保护模式，而X64通常直接在64位模式下操作。
• 参数传递： IA32主要依赖栈，而X64优先使用寄存器。
• 栈的使用： X64有严格的16字节对齐和影子空间要求，IA32则没有。
• 寄存器和操作数： IA32使用32位寄存器和操作数，X64则使用64位寄存器和操作数，并可通过REX前缀访问更多通用寄存器。

这些底层差异最终导致了两种架构在SEC阶段汇编代码的具体实现上的不同。

4. SEC阶段的关键数据结构与服务

• Firmware Volumes (FVs): SEC阶段依赖FV来定位PEI核心。FV的格式由UEFI PI规范定义。
• EFI_SEC_PEI_HAND_OFF / EFI_PEI_CORE_ENTRY_POINT的参数: 这是SEC与PEI之间信息传递的主要载体。
• SEC Platform Information PPI (gEfiSecPlatformInformationPpiGuid): 虽然PPI（PEIM-to-PEIM Interface）是PEI阶段的概念，但有时SEC阶段会通过一个特殊的机制（如SecPlatformInformation函数指针数组）获取平台特定的信息和功能，这些信息在概念上类似于一个极简的PPI。它允许SEC核心代码与平台特定的SEC代码解耦。这个PPI（或等效机制）可以提供如临时RAM区域、FV位置等信息。

EDK II的MdePkgIncludePpiSecPlatformInformation.h (或类似的 SecPlatformInformation2.h for FSP) 定义了相关结构。

5. SEC阶段的安全性考量

SEC阶段是系统信任的根基，其安全性至关重要：

• 代码的健壮性： SEC阶段的代码必须非常健壮，因为它在非常早期的、可能不稳定的硬件环境中运行。任何错误都可能导致系统无法启动。
• 代码的最小化： 为了减少攻击面和出错的可能性，SEC阶段的代码应该尽可能小而精炼。
• 完整性校验： 如前所述，对PEI核心的完整性校验是构建信任链的关键。如果SEC本身被篡改，整个信任链都将失效。因此，保护SEC代码本身（例如通过Boot ROM或硬件验证机制如Intel Boot Guard的ACM - Authenticated Code Module）是最高安全级别的要求。
• 早期硬件安全配置： 如果平台支持，SEC阶段可能会进行一些非常早期的硬件安全配置，例如锁定某些关键的系统配置寄存器（SCRTM - Static Core Root of Trust for Measurement）。

6. 平台差异性与EDK II的抽象

EDK II通过库和PPI（或等效机制）的设计，努力将SEC核心逻辑与平台特定代码分离。

• SecPlatformLib: 平台开发者需要提供这个库的实例，实现与特定硬件相关的操作，如CAR初始化、获取FV信息等。
• 架构差异：
• x86 SEC: 涉及复杂的模式切换、GDT/IDT设置、MTRR配置等。
• ARM SEC: 涉及ARM架构的异常级别处理、MMU/MPU的早期配置（如果需要）、TrustZone的早期设置等。ArmPkg 和 ArmVirtPkg 提供了ARM平台的SEC实现基础。
• SoC特定启动： 许多SoC（System on Chip）有其自己固化的Boot ROM，它可能执行了部分传统SEC阶段的任务，然后再跳转到UEFI SEC代码。在这种情况下，UEFI SEC的入口条件和职责可能会有所调整。Intel FSP (Firmware Support Package) 中的FspSecCore也是一个例子，它封装了部分SEC逻辑。

 7. 结语

SEC阶段作为UEFI启动流程的先锋，承担着初始化系统最底层硬件、建立临时运行环境并安全地将控制权移交给PEI阶段的关键使命。它不仅是后续所有固件模块执行的基础，更是整个系统信任链的源头。EDK II通过模块化和库化的设计，提供了一个灵活且可移植的SEC阶段实现框架，允许平台开发者在其基础上进行适配和扩展。
